Jmol リソース　－　3次元分子構造の表示



3次元の分子構造を表示し、回転や拡大・縮小などを行うことができます。分子軌道や分子振動のアニメーションなどを表示することもできます。

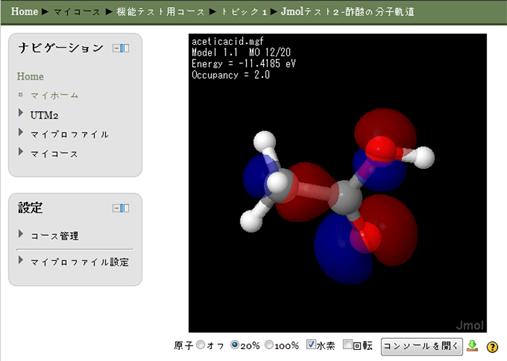

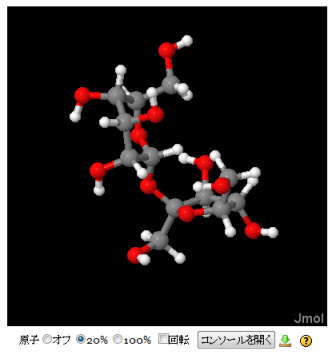

Jmolによる表示例

Jmolリソースの使い方

  1. 編集モードONの状態で、「活動またはリソースを追加する」をクリックします。

活動またはリソースを追加する

  1. 「Jmol」を選択します。

Jmol

  1. 「追加」をクリックします。

追加

Jmolリソースの設定

一般

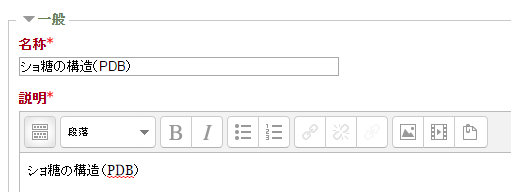

  1. 名称を入力します。
  2. 説明を入力します。

名称と説明

Jmol

  1. ファイルを登録します。ファイルのアップロード操作についてはファイル - ファイルの添付を参照してください。

ファイルの指定

Jmol が対応しているファイル形式については、Jmolがサポートしているファイルフォーマット を参照してください。

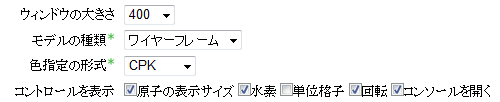

  1. プルダウンメニューから表示ウィンドウの大きさを指定します。（ピクセル単位）
  2. プルダウンメニューからモデルの種類を選択します。（結合の太さの初期値は、0.15 Aとなっています。）
  3. プルダウンメニューから色指定の形式を選択します。
  4. ウィンドウの下部に表示するコントロールをチェックして指定します。

設定

  1. 必要に応じてスクリプトを記入します。スクリプトについては、スクリプトの利用の項を参照してください。

オプション

  1. アピアランスを指定します。

オプション

  • 自動　：　 選択されたURIタイプを自動的に検出して表示します。
  • 埋め込み　：　ナビゲーションバーの下にURI説明およびブロックとともに表示されます。
  • ダウンロードを強制する　：　 ユーザはファイルのダウンロードを促されます。
  • オープン　：　ブラウザウィンドウ内でのみ表示されます。
  • ポップアップ　：　 メニューまたはアドレスバーなしの新しいブラウザウィンドウに表示されます。

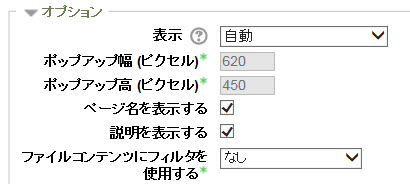

  1. 「表示」で「ポップアップ」を選択した場合、ウィンドウの大きさを指定できます。

ポップアップウィンドウの大きさ

モジュール共通設定

  1. 学生が閲覧できるか否かを「表示」／「非表示」で設定します。

表示または非表示

利用制限

  1. 利用制限を設定できます。「制限を追加する」をクリックします。

利用制限

  1. 「制限を追加する」が表示されます。

    2. 利用制限

活動完了

  1. コンディションに基づき手動または自動の活動完了がトラッキングされます。必要に応じて、複数のコンディションを設定することができます。その場合、すべてのコンディションに合致したときのみ活動が完了したとみなされます。活動が完了した場合、コースページの活動名の横にチェックが表示されます。

    2. 活動完了

  2. 「完了トラッキング」で、「条件を満たした場合、活動完了を表示する」を選択した場合、以下の条件を設定することができます。

    3. 活動完了

  3. 期待される活動完了日を指定した場合、日付は学生に表示されず、活動完了レポートのみに表示されます。

    4. 活動完了

保存

  1. [保存してコースに戻る]または[保存して表示する]をクリックします。

コースに戻る

※　評定コンディションなどについては、Conditional Activitiesを利用するための手順を参照してください。

Jmolスクリプトの利用

分子軌道や振動計算の結果を含むデータを読み込ませても、そのままでは構造だけしか表示されません。分子軌道を表示したり、分子振動のアニメーションを表示するためには、Jmolスクリプト欄にスクリプトを記入して指定する必要があります。

一行に複数のコマンドを記入する場合は、；（セミコロン）で区切ってください。

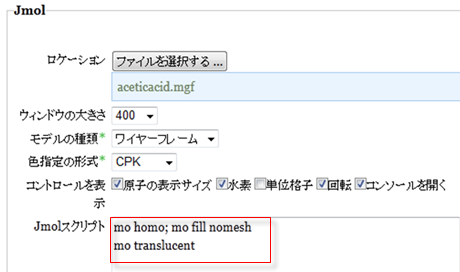

スクリプトの入力

良く使われるスクリプトの例を次に示します。

HOMOの分子軌道を半透明表示する

mo homo; mo fill nomesh; mo translucent

分子軌道の表示例

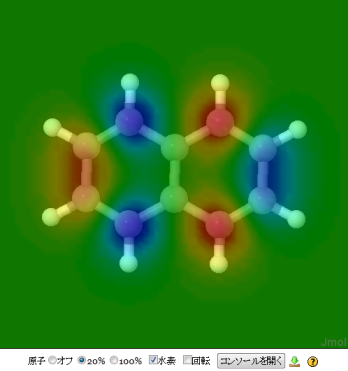

分子軌道の表示　（ナフタレンLUMOの断面表示）

rotate z 90; isosurface plane { 0 0 1 -1.5} mo lumo; color isosurface translucent

ナフタレンLUMOの断面表示

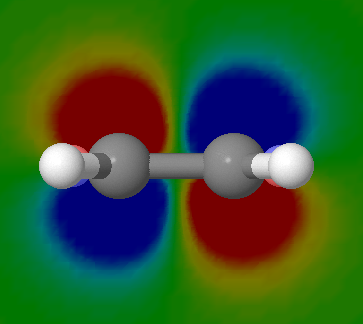

分子軌道の表示　（エチレンLUMOの断面表示）

rotate x 90; isosurface color absolute -0.1 0.1 plane xz mo 7; color isosurface translucent

エチレンLUMOの断面表示

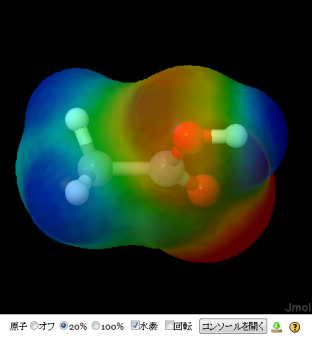

静電ポテンシャルの表示

isosurface resolution 6 molecular map mep; color isosurface translucent

静電ポテンシャル

分子振動のアニメーション表示

center {0,0,0}; frame next
Vibration on

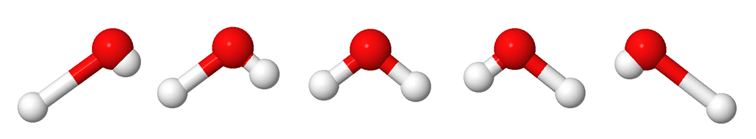

水分子のアニメーション表示

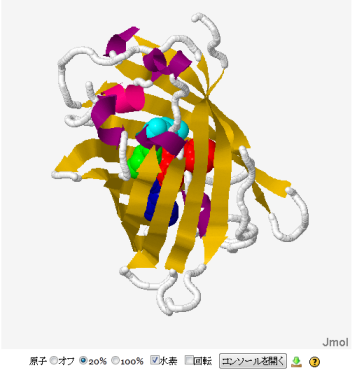

タンパク質のリボン表示

background whitesmoke; set frank off; select all; wireframe off; select protein;
spacefill off; backbone off; color structure; select protein; cartoon;
select protein and not (helix or sheet); trace 0.6; color white; select not (protein or water);
spacefill; color cpk; select (atomno>=467) and (atomno<=487); colour atoms [255,0,0];
spacefill; select (atomno>=488) and (atomno<=494); colour atoms [0,255,0];
spacefill; select (atomno>=495) and (atomno<=503);
colour atoms [0,255,255]; spacefill; select (atomno>=456) and (atomno<=466);
colour atoms [0,0,180]; spacefill; rotate z 75;

タンパク質のリボン表示

Jmolスクリプトに関する参考サイト

良く使われるスクリプトの例を次に示します。Jmol スクリプトについて、詳しくは下記を参照してください。

Webコンテンツの利用

Jmol リソースを利用せず、WebサーバにJmolを利用したページを掲載してリンクすることもできます。

Jmol Applet を利用したWebページの作り方

Jmol Applet を利用したWebページの例　　キラルな分子の鏡面対称体の表示 - Chlorobromoiodomethane

Moodle 2でのウェブサイトへのリンクの仕方　=>　URI - ウェブサイトへのリンク
